DZ低噪声轴流风机

1概述

1.1.DZ型轴流风机主要特点为宽叶片大弦长、空间扭曲、倾斜式叶形,可在低速时达到所需风量、风压,降低风机噪声。风机叶轮直径由小到大共三十四个规格,每一规格风机叶片数都为4片,风量400-48000m'/h,风压40-200Pa。风机可壁式安装也可管道式安装。

1.2.产品分类

按外形结构分:壁式(DZ-11 型); 岗位式DZ12型);管道式(DZ-13 型)。按使用环境分:

普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。

防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。

防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为 EXdlIBT4。

1.3.为适应不同场所噪声要求,风机均可配不同长座的消声器,也可将凤机做成包覆式。

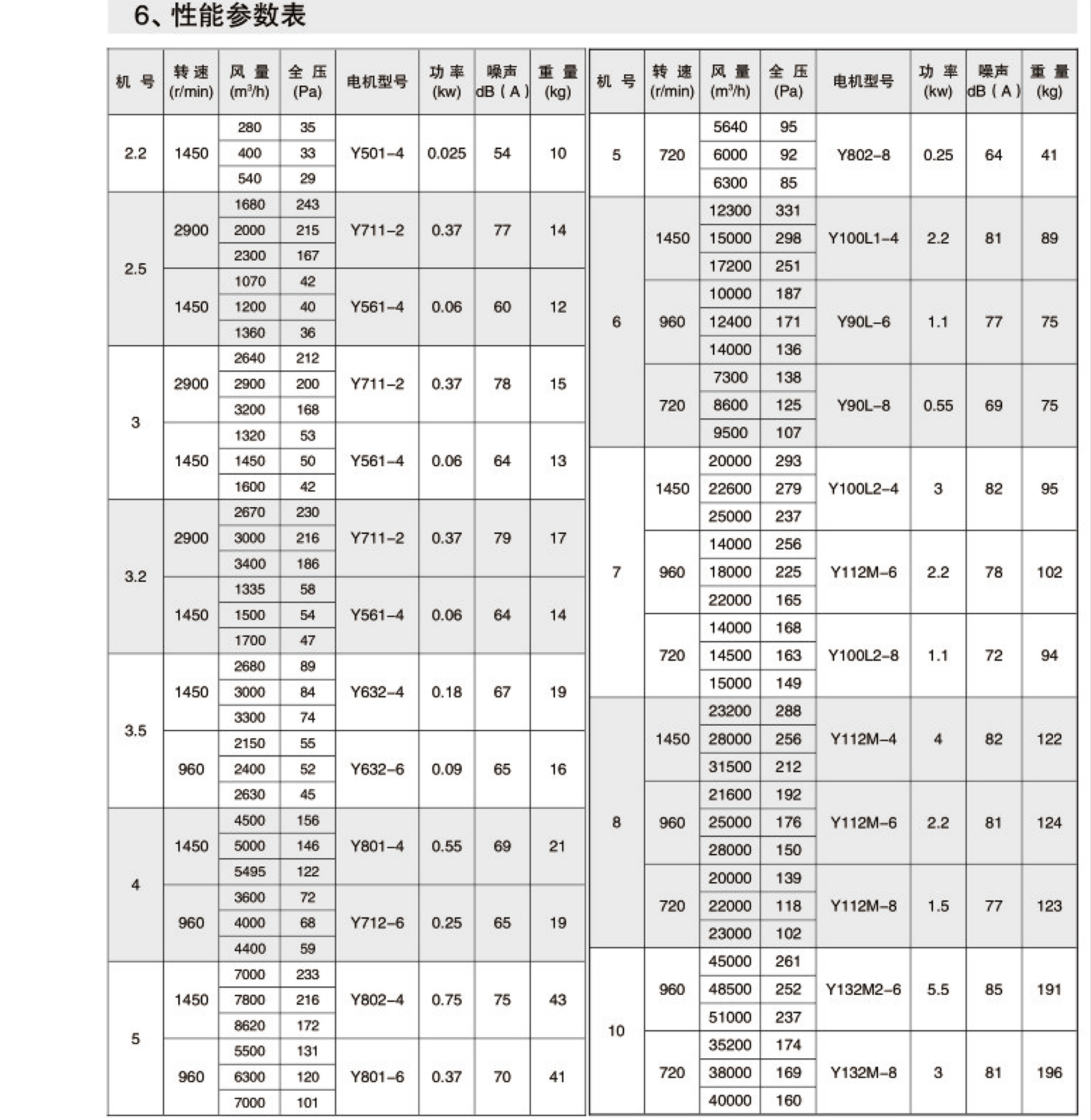

参数详情

2工作条件

工作温度:-20-+40C;

湿度:小于90%;

介质条件:

常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m')。

防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m)。

防腐型:有腐蚀性气体(无任何粉尘)。

工作电源:三相380V/50Hz小功率风机可做成单相220V,请订货时注明)。

3应用

DZ 型轴流式风机主要用于工矿企业,民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等,应用于化工、轻工、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。

4、配置

4.1标准配置

·叶轮;电机;.机壳(风筒、电机支架);

底脚

4.2备选什及附件(订货时注明是否购买)

张减振设备: 张控制箱; 网罩;涨对接法兰;涨百叶风口。

5、加工工艺

5.1.风机叶轮:十字架为钢制冲压下料,液压成形,叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形。叶轮经静、动平衡校正,平衡精度不大于G5.6级。5.2外简法兰为采用整体翻边旋压而成。
